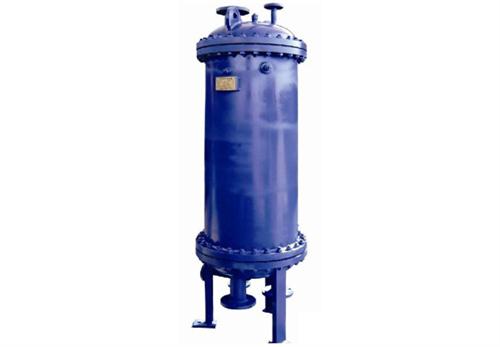

即熱式浮動盤管換熱器

一．產品概述
        浮動盤管換熱器，其結構是在具有一定容積的罐體內裝有用銅管彎成螺旋狀的多重換熱管，即所謂的浮動盤管，在換熱管中通入蒸汽，將罐體內的水加熱。當蒸汽進入盤管時，在蒸汽壓力的沖擊和熱膨脹的作用下，盤管會產生一定量的曲伸浮動變形和稍小震動，這就是浮動盤管換熱器的主要特點。由于它具有一定的水容積，水的溫度變化比較平穩，它適用于洗浴或其它生活用水。容積式浮動盤管換熱器的罐體一般為碳鋼結構，也可以是不銹鋼，罐體一般為立式的。
通入盤管內的蒸汽壓力0.1-1.0Mpa，溫度120-200℃殼程水的工作壓力一般≤1.0Mpa，水的進口溫度為12℃左右，水的出口溫度℃左右。

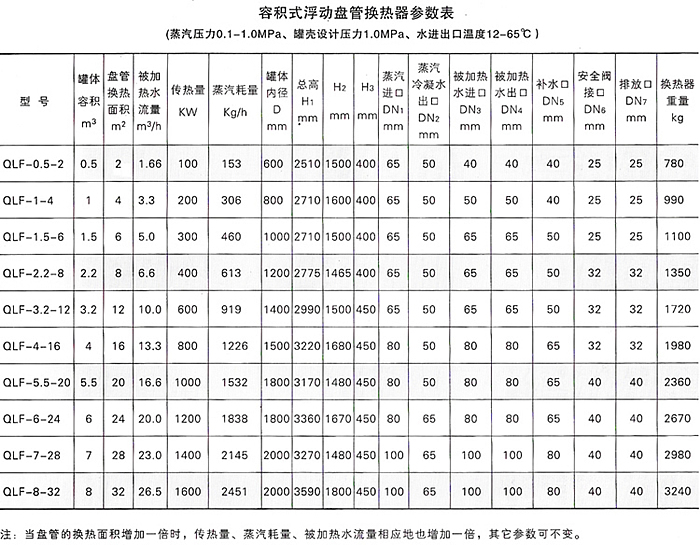

三．容積式浮動盤管換熱器參數表
        容積式浮動盤管換熱器的選用主要根據用水的流量，表中水流量指的是連續供水時的工況，當間斷供水時，可適當減少換熱器的型號。也可以根據用戶的工況和要求，在某種型號罐體的基礎上適當加大或減少盤管的換熱面積。罐殼體積的承壓力一般為1.0Mpa，也可根據用戶的工況和要求，提高罐體的壓力等級。

四．容積式浮動盤管換熱器的安裝使用
1.容積式浮動盤管換熱器在其安全閥口要安裝安全閥，安全閥的開啟壓力可調至0.8-1.0Mpa。
2.若采用溫度自動控制裝置，用戶可自行選用安裝自力式溫度控制閥或電動調節閥，該閥安裝在蒸汽進口，溫度傳感器安裝在被加熱水的出口上，當出水溫度超過預定的控制溫度時，溫控閥會自動減小閥門的開度，減小蒸汽的進入量。
3.蒸汽冷凝水出口不要加疏水器，讓冷凝水順利排出，以免換熱盤管內積水，影響換熱。
4.停用時要將內部水排凈。
